主要用途:
QW系列潛水排污泵主要用于市政工程、工農業、醫院、建筑、賓館、飯店等行業,用于輸送帶固體及各種長纖維的廢水,城市生活污水和雨水。還可用于原水的輸送、水產養殖、灌溉等。
工作條件:
1:流量Q=10~3500m3/h,揚程H≤50m,工作電壓U=380V,出口口徑DN≤600mm 2:最高工作壓力(即泵吸入口壓力+泵揚程)≤0.6MPa 3、介質溫度不超過40℃,介質密度≤1050kg/m3,PH值為5~9范圍內。 4、無內自流循環冷卻系統的泵,電機部分露出液面不超過1/2。 5、泵不能抽送強腐蝕性液體。如有需要,請說明使用條件和要求,進行特殊供貨。 6、潛水深度最深為20m。

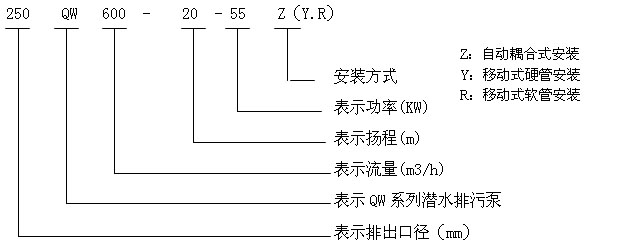

型號說明:
本公司生產的QW系列產品,采用獲得國科技進步三等到獎、國家教委一等獎等多項獎勵的專利技術(專利號:99204086.0—雙密封室技術。產品的可靠性居國內領先水平。它融合液體工程和微機的高新技于一體,具有高效節能無堵塞自動耦合等功能。 配套的KDK型電氣控制柜,由微機控制系統(或邏輯控制系統)、電力控制系統、聲光報警及故障部位圖形屏幕顯示系統等組成。信號輸送采用數字濾波和光電隔離技術,準確無誤?勺詣計算每臺泵工作時間進行切換,調節各臺泵在不頻繁啟動的情況下,運行時間大致相等。當出現故障時,自動對電機施行多種保護,故障泵能自動閉鎖,實現泵站無人看守的智能管理。 泵按水位高低工作的程式可任意設定,一旦確認,各臺泵將準確地按設定的程式投入或退出運行狀態。若停機時間超過半個月,微機控制系統將每隔15天自動啟動各臺泵運行幾分鐘,以防止長時間停止轉而產生卡蝕。
序 num 型號 type 排除口徑 dia. of drainpipe (mm) 額定流量 rated capacity (m3/h) 額定揚程 rated head (m) 電機功率 motor power (kw) 轉速 speed (r/min) 通過顆粒最大直徑 max. dia. of solid (mm) 重量 weight (kg) 1 50QW15-15-1.5 50 15 15 1.5 2840 20 60 2 50QW18-15-1.5 50 18 15 3 50QW25-7-1.5 50 25 7 4 50QW15-10-1.5 50 25 10 5 50QW22-10-2.2 50 15 22 2.2 2840 70 6 50QW27-15-2.2 50 22 15 7 50QW27-15-2.2 50 27 15 8 50QW42-9-2.2 50 42 9 9 80QW50-10-3 80 50 10 3 1430 30 110 10 100QW70-7-3 100 70 7 11 50QW24-20-4 50 24 20 4 1440 20 130 12 50QW25-22-4 50 25 22 13 50QW40-15-4 50 40 15 14 80QW60-13-4 80 60 13 15 100QW70-10-4 100 70 10 35 130 16 100QW100-7-4 100 100 7 40 17 100QW25-30-5.5 100 25 30 5.5 1440 30 180 18 80QW45-22-5.5 80 45 22 19 100QW30-22-5.5 100 30 22 20 100QW65-15-5.5 100 65 15 35 21 150QW120-10-5.5 150 120 10 40 22 150QW140-7-5.5 150 140 7 40 23 50QW30-30-7.5 50 30 30 7.5 1440 30 24 80QW38-30-7.5 80 38 30 25 80QW50-22-7.5 80 50 22 26 100QW70-20-7.5 100 70 20 27 150QW145-10-7.5 150 145 10 28 150QW210-7-7.5 150 210 7 45 208 29 100QW50-35-11 100 50 35 11 1460 30 293 30 100QW40-36-11 100 40 36 31 100QW100-22-11 100 100 22 35 32 100QW70-22-11 100 70 22 33 150QW100-15-11 150 100 15 34 200QW300-7-11 200 300 7 55 290 35 200QW360-6-11 200 360 6 36 100QW87-28-15 100 87 28 15 40 360 37 100QW100-28-15 100 100 28 38 100QW140-18-15 100 140 18 39 150QW150-15-15 150 150 15 50 40 150QW200-10-15 150 200 10 41 150QW200-14-15 150 200 14 42 200QW400-7-15 200 400 7 60 43 150QW70-40-18.5 150 70 40 18.5 1470 35 520 44 200QW250-15-18.5 200 250 15 50 45 200QW250-17-18.5 200 250 17 46 200QW300-10-18.5 200 300 10 55 47 300QW720-5.5-18.5 300 720 5.5 65 48 150QW130-30-22 150 130 30 22 970 40 820 49 150QW150-22-22 150 150 22 50 150QW200-22-22 150 200 22 51 200QW400-10-22 200 400 10 50
序 num
型號 type
排除口徑 dia. of drainpipe (mm)
額定流量 rated capacity (m3/h)
額定揚程 rated head (m)
電機功率 motor power (kw)
轉速 speed (r/min)
通過顆粒最大直徑 max. dia. of solid (mm)
重量 weight (kg)
1
50QW15-15-1.5
50
15
1.5
2840
20
60
2
50QW18-15-1.5
18
3
50QW25-7-1.5
25
7
4
50QW15-10-1.5
10
5
50QW22-10-2.2
22
2.2
70
6
50QW27-15-2.2
27
8
50QW42-9-2.2
42
9
80QW50-10-3
80
1430
30
110
100QW70-7-3
100
11
50QW24-20-4
24
1440
130
12
50QW25-22-4
13
50QW40-15-4
40
14
80QW60-13-4
100QW70-10-4
35
16
100QW100-7-4
17
100QW25-30-5.5
5.5
180
80QW45-22-5.5
45
19
100QW30-22-5.5
100QW65-15-5.5
65
21
150QW120-10-5.5
150
120
150QW140-7-5.5
140
23
50QW30-30-7.5
7.5
80QW38-30-7.5
38
80QW50-22-7.5
26
100QW70-20-7.5
150QW145-10-7.5
145
28
150QW210-7-7.5
210
208
29
100QW50-35-11
1460
293
100QW40-36-11
36
31
100QW100-22-11
32
100QW70-22-11
33
150QW100-15-11
34
200QW300-7-11
200
300
55
290
200QW360-6-11
360
100QW87-28-15
87
37
100QW100-28-15
100QW140-18-15
39
150QW150-15-15
150QW200-10-15
41
150QW200-14-15
200QW400-7-15
400
43
150QW70-40-18.5
18.5
1470
520
44
200QW250-15-18.5
250
200QW250-17-18.5
46
200QW300-10-18.5
47
300QW720-5.5-18.5
720
48
150QW130-30-22
970
820
49
150QW150-22-22
150QW200-22-22
51
200QW400-10-22
